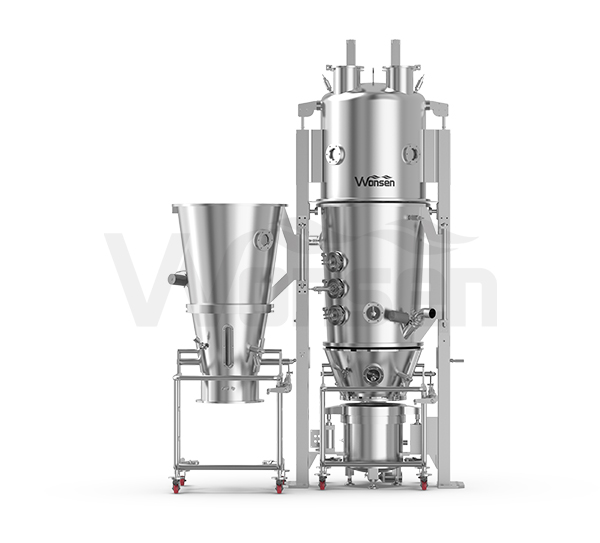

多功能流化床
具有混合、干燥、制粒、包衣等多種功能
此設備是制藥工業固體制劑生產中普遍使用的工藝設備之一。它具有混合、干燥、制粒、包衣等多種功能。同時在制藥、化工、食品等行業廣泛使用。
工作原理
該機由頂噴系統、底噴系統、空氣處理系統、加熱系統、控制系統、排風除塵系統等組成。頂噴為制粒干燥功能，底噴為包衣功能，以上功能都在同一臺沸騰制粒機上實現，用戶可按實際生產工藝選配功能要求。
頂噴原理：
空氣經凈化加熱后，由引風機從流化床下部吸入，穿過物料料倉的分布板，使物料粉末粒子或是濕顆粒在原料容器中呈沸騰流化狀態；顆粒經過預熱和混合，使顆粒中水份蒸發，此過程不斷重復進行，形成理想的、均勻的干燥顆粒。
底噴包衣原理：
流化床包衣時，凈化的空氣穿過物料料倉的氣流分布板，使物料在原料容器內呈流化狀態，同時將包衣液霧化噴入，包裹在物料表面，反復包衣干燥至所需工藝要求。
特點
1.可實現一臺設備集頂噴制粒，底噴包衣功能；
2.設備具備密閉取樣功能；
3.進風加熱系統可選用電加熱或蒸汽加熱兩種方法；
4.進風系統配有穩定的溫度控制系統，控制在±1.5℃以?xún)?nèi)；
5.可有效的控制靜電現象；
6.采用PLC全自動控制系統；
7.完全符合藥品生產的GMP要求。
技術參數
| 項目Item 型號Model | DPL-30 | DPL-60 | DPL-120 | DPL-200 | DPL-300 | |
| 有效容積 （L） | 包衣 | 80 | 160 | 320 | 400 | 760 |
| 制粒干燥 | 90 | 170 | 350 | 572 | 860 | |
| 工作容積（L） | 包衣 | 24-40 | 48-80 | 96-160 | 6120-200 | 228-380 |
| 制粒干燥 | 27-60 | 50-120 | 100-240 | 170-400 | 260-600 | |
| 產能（kg/batch） | 包衣 | 12-20 | 24-40 | 48-80 | 60-100 | 114-190 |
| 制粒干燥 | 14-30 | 25-60 | 50-120 | 85-200 | 130-300 | |
| 總功率 （kw） | 11 | 18.5 | 22 | 30 | 37 | |
| 蒸汽壓力 （MPa） | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | |
| 蒸汽耗量 （kg/h） | 144 | 245 | 287 | 328 | 410 | |
| 壓縮空氣壓力(MPa) | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | |
| 壓縮空氣耗量(m3/min) | 0.6 | 0.9 | 2 | 2.5 | 3 | |
| 加熱溫度范圍（℃） | 室溫-120℃ | |||||
| 主機重量 | 1200 | 1600 | 1800 | 2300 | 2500 | |
| 輔機重量 | 2790 | 3280 | 4020 | 3820 | 4050 | |
| 外形尺寸 （mm）長*寬*高 | 7722*984*3374 | 1020*1340*4353 | 1024*1540*490 | 1378*1540*5040 | 1580*1840*5865 | |
